設計要點
1. 實時在線監測，一旦有惡臭污染事件，系統能快速響應。
2. 使用計算機網絡通訊技術，實現對惡臭污染物排放濃度24小時無間斷監測和數據遠程傳輸，實現與監管平臺實時通訊。
3. 環保監管部門及業主等相關人員可通過平臺查詢數據列表、數據統計列表、濃度報警等功能。
4. 前端設備在檢測惡臭氣體的同時，還可以根據需求添加揚塵、溫度、濕度、風速、風向等參數。

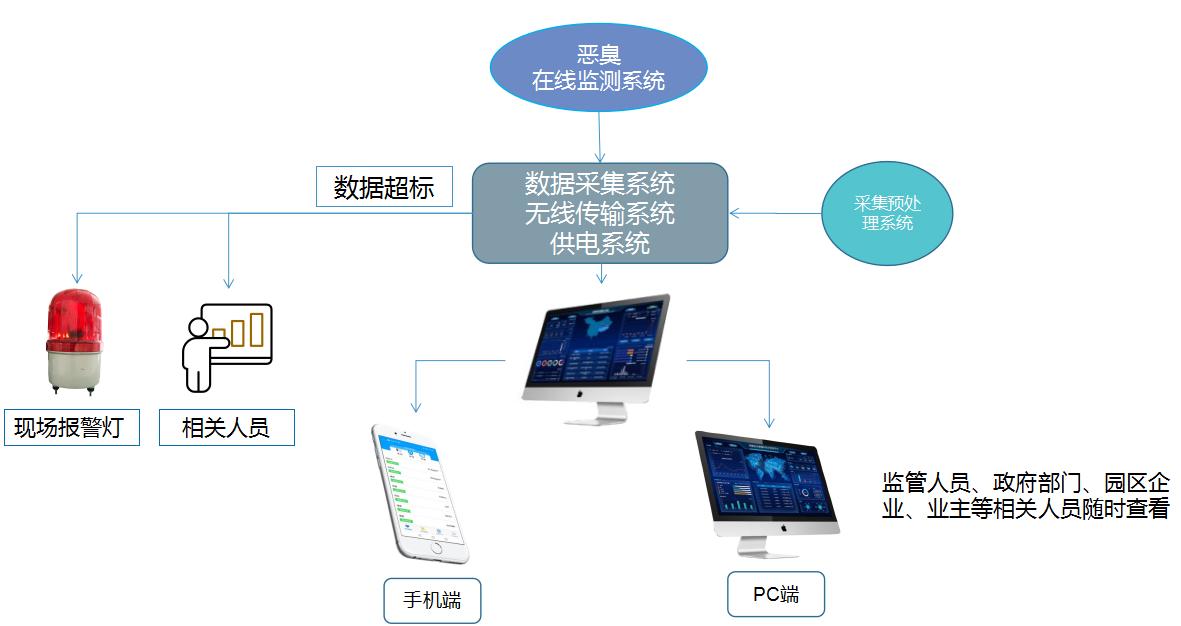

系統框架
系統功能 Ø 完善惡臭污染環節過程中數據監測監控、搭建數據鏈管控基礎。
Ø 搭建區域惡臭質量網格監測系統。
Ø 將惡臭數據與工業源數據、空氣質量源數據結合應用，搭建綜合預警、保障應急、網格監管體系。
Ø 強化環境質量數據信息公開與公眾監督。
適用場所 主要應用于政府環保監測部門，存在大氣污染的企業包括：科技園區、化工園區、垃處理廠、污水處理廠、 制藥廠、釀酒廠、能源電力企業、紡織廠、城鄉居民生活區及科研院高校等場所。
產品介紹
依據中國現行惡臭檢測標準《惡臭污染物排放標準GB14554-93》和《三點比較式臭袋法GB/T 14675-93》實現檢測結果與人類嗅覺的關聯，采用多路逐點采樣系統（manifold system）吸附和脫落的同時進行檢測，針對《惡臭污染物排放標準（GB14554-1993）》規定的控制惡臭物質包括臭氣在內的九種指標（氨氣、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣）進行監測。

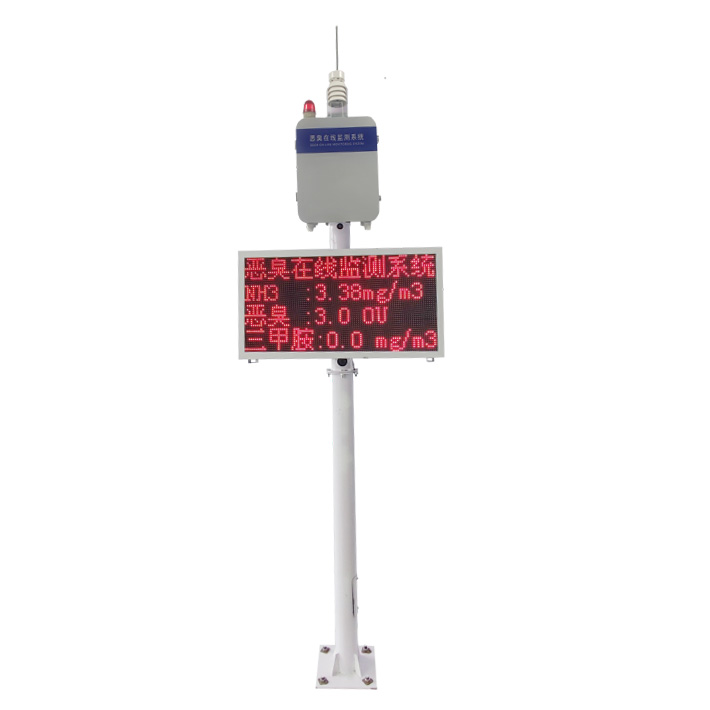

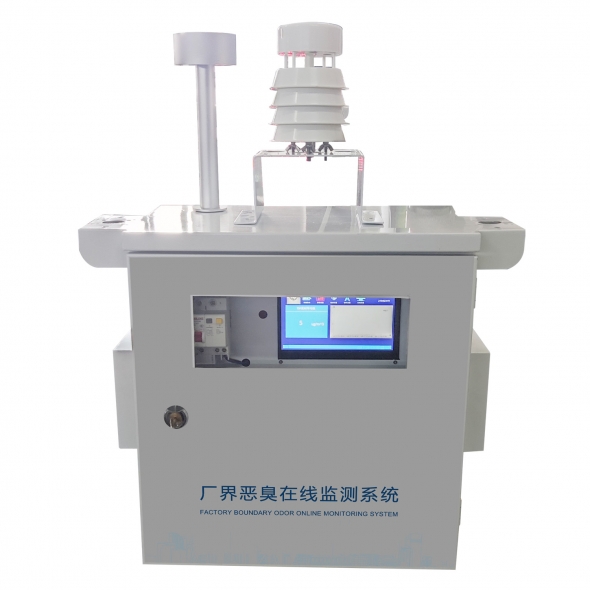

廠界版惡臭在線監測系統針對整個廠界園區的惡臭、異味進行及時監測，通過在廠界各個重點區域安裝監控設備，可以24小時在線監測、自動采集數據、自動分析、遠程發送數據、網格化補點式監控、超標及時做出報警及通過檢測分析尋找溯源的一體化整套惡臭監測系統。
產品特點

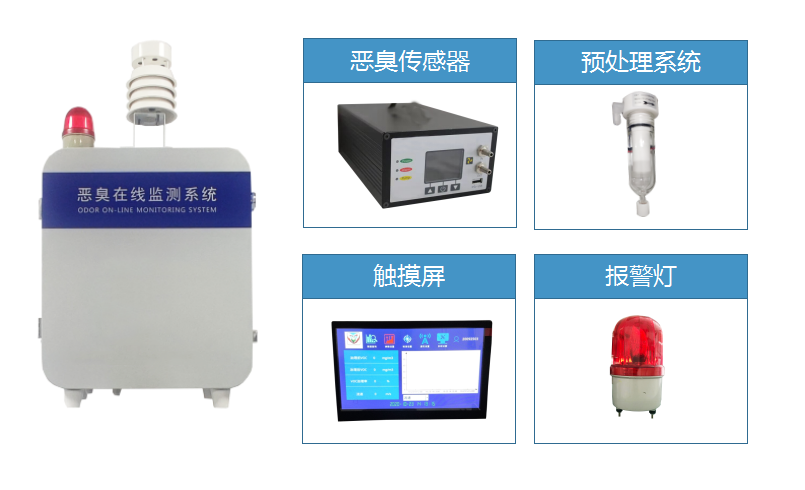

l 技術可靠，設備采用進口傳感器與先進的微處理技術，響應速度快、測量精度高、穩定性好。可搭配氣象參數，自由組合。
l 品質好、價格低、適合網格化、批量推廣，實現多參數自動監測，防干擾設計精度高，性能可靠，適用于戶外和工業環境。
l 配備預處理系統，適用于各種復雜工業環境下使用時間，壽命更長。
l 配備7寸高清LCD觸摸屏，可現場直觀動態顯示各個檢測數據、歷史數據，提供全中文菜單和友好的人機對話界面。
l 全自動溫度、濕度補償技術，測量數據真實有效。
l 內置抗電磁干擾、數據補償、抗交叉干擾處理，實現數據高精度檢測，長期穩定可靠。
l 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據，實時監控設備運行狀態。
產品參數
電腦端

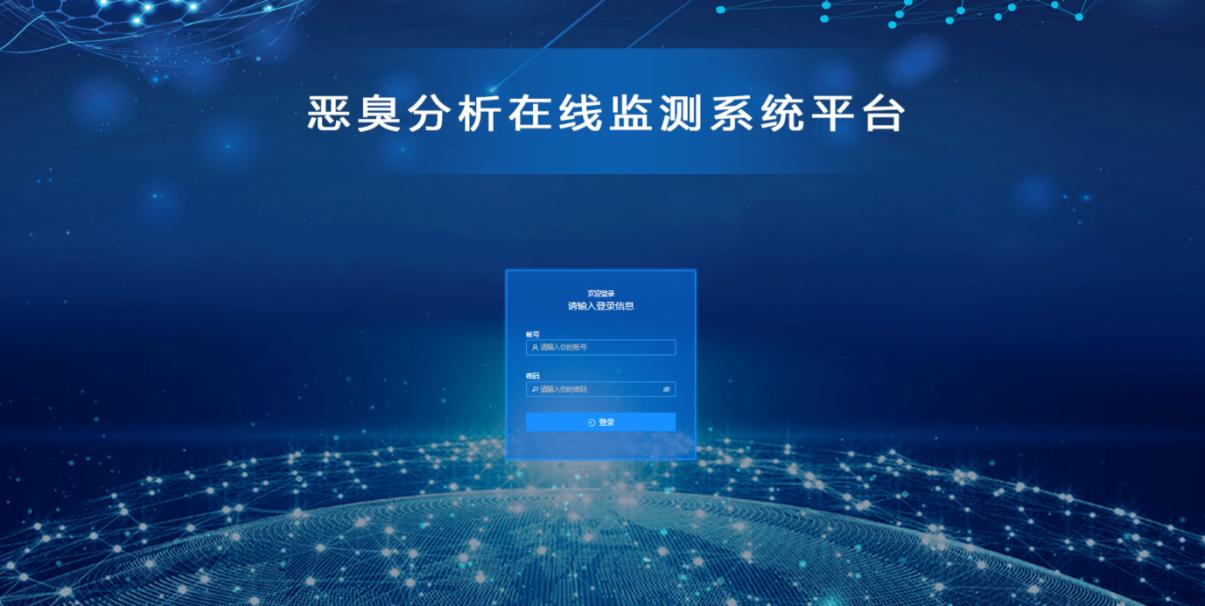

用戶登錄賬號后，可在線查看在線式惡臭監測站實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備設備管理、用戶管理、生成數據報表、超標報警推送等功能。
1. 實時在線監測，一旦有惡臭污染事件，系統能快速響應。
2. 使用計算機網絡通訊技術，實現對惡臭污染物排放濃度24小時無間斷監測和數據遠程傳輸，實現與監管平臺實時通訊。
3. 環保監管部門及業主等相關人員可通過平臺查詢數據列表、數據統計列表、濃度報警等功能。
4. 前端設備在檢測惡臭氣體的同時，還可以根據需求添加揚塵、溫度、濕度、風速、風向等參數。
系統框架
系統功能 Ø 完善惡臭污染環節過程中數據監測監控、搭建數據鏈管控基礎。
Ø 搭建區域惡臭質量網格監測系統。
Ø 將惡臭數據與工業源數據、空氣質量源數據結合應用，搭建綜合預警、保障應急、網格監管體系。
Ø 強化環境質量數據信息公開與公眾監督。
適用場所 主要應用于政府環保監測部門，存在大氣污染的企業包括：科技園區、化工園區、垃處理廠、污水處理廠、 制藥廠、釀酒廠、能源電力企業、紡織廠、城鄉居民生活區及科研院高校等場所。
產品介紹
依據中國現行惡臭檢測標準《惡臭污染物排放標準GB14554-93》和《三點比較式臭袋法GB/T 14675-93》實現檢測結果與人類嗅覺的關聯，采用多路逐點采樣系統（manifold system）吸附和脫落的同時進行檢測，針對《惡臭污染物排放標準（GB14554-1993）》規定的控制惡臭物質包括臭氣在內的九種指標（氨氣、三甲胺、硫化氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯、臭氣）進行監測。
廠界版惡臭在線監測系統針對整個廠界園區的惡臭、異味進行及時監測，通過在廠界各個重點區域安裝監控設備，可以24小時在線監測、自動采集數據、自動分析、遠程發送數據、網格化補點式監控、超標及時做出報警及通過檢測分析尋找溯源的一體化整套惡臭監測系統。
l 技術可靠，設備采用進口傳感器與先進的微處理技術，響應速度快、測量精度高、穩定性好。可搭配氣象參數，自由組合。
l 品質好、價格低、適合網格化、批量推廣，實現多參數自動監測，防干擾設計精度高，性能可靠，適用于戶外和工業環境。
l 配備預處理系統，適用于各種復雜工業環境下使用時間，壽命更長。
l 配備7寸高清LCD觸摸屏，可現場直觀動態顯示各個檢測數據、歷史數據，提供全中文菜單和友好的人機對話界面。
l 全自動溫度、濕度補償技術，測量數據真實有效。
l 內置抗電磁干擾、數據補償、抗交叉干擾處理，實現數據高精度檢測，長期穩定可靠。
l 性能穩定、精確度高、操作方便、易于維護具有斷電保護功能。集成GPRS通信技術，實時監測大氣環境數據，實時傳輸數據，實時監控設備運行狀態。
產品參數
| 惡臭在線監測系統（廠界版） | ||||
| 總 體 性 能 |
總體性能 | 嵌入式、模塊化結構設計、體積小、性能可靠 | ||
| 實時數據 | 實時顯示惡臭監測數值 | |||
| 信號輸出 | 4G全網通、RS485 | |||
| 遠程訪問 | 支持遠程訪問模式 | |||
| 供電方式 | 市電AC220V | |||
| 本地儲存 | 支持本地SD卡存儲 | |||
| 顯示方式 | 7寸觸摸高清顯示屏、個性化定制LED屏 PC端平臺、手機端APP/公眾號 |
|||
| 數據傳輸 | 數據傳輸符合國家環保總局頒發的對外通信標準,212協議 | |||
| 工作環境 | -20℃~70℃,0~95%RH(非凝結) | |||
| 遠程監控 | 可選配球機攝像頭，支持云臺控制，實時畫面觀看 | |||

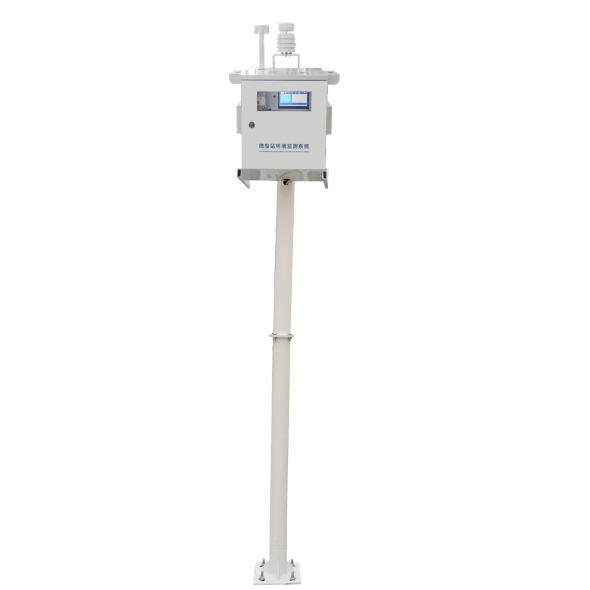

| 安裝方式 | 立桿式、壁掛式 | |||
| 惡臭 參數 |
監測方式 | 連續自動監測 | ||
| 測量原理 | 電化學 | |||
| 檢測裝置 | 泵吸式 | |||
| 檢測因子 | 硫化氫、氨氣、苯乙烯、甲硫醇、甲硫醚、二甲二硫醚、二硫化碳、三甲胺、惡臭值 | |||
| 量程/分辨率 | 檢測因子 | 量程 | 分辨率 | |
| 硫化氫 | 0~20ppm | 0.01ppm | ||
| 氨氣 | 0~50ppm | 0.01ppm | ||
| 苯乙烯 | 0~50ppm | 0.1ppm | ||
| 甲硫醇 | 0~20ppm | 0.1ppm | ||
| 二硫化碳 | 0~20ppm | 0.1ppm | ||
| 三甲胺 | 0~20ppm | 0.1ppm | ||
| 甲硫醚 | 0~20ppm | 0.1ppm | ||
| 二甲二硫 | 0~20ppm | 0.1ppm | ||
| 惡臭OU值 | 0-2000ppm | 0.1ppm | ||
| 檢測精度 | ≤±5%（讀數） | |||
| 零點漂移 | ≤±1%（F.S/年） | |||
| 線性誤差 | ≤±3% | |||
| 氣象 參數 |
參數名 | 測量范圍 | 測量精度 | 分辨率 |
| 風速 | 0-45m/s | ±0.5+2%FS | 0.01m/s | |
| 風向 | 0-360° | ±3° | 1 | |
| 溫度 | -50-100℃ | ±0.5℃ | 0.1℃ | |
| 濕度 | 0-100%RH | ±5%RH | 0.1%RH | |
| 大氣壓 | 500-1100hPa | ±1.5hPa | 0.1hPa | |

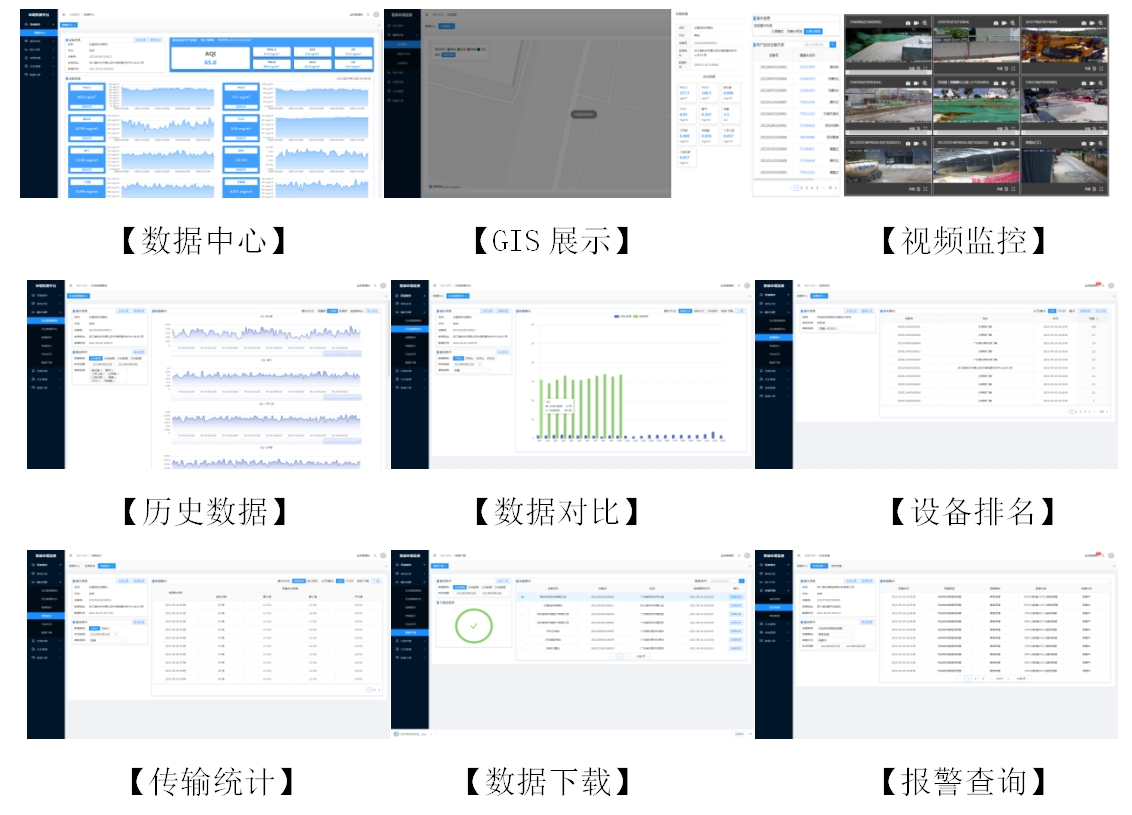

環保大數據云平臺（以下簡稱云平臺），通過現場設備對惡臭氣體數據進行實時監測，并將監測數據在軟件系統進行質控、分析以及應用。數據詳情可進行多元化展示、智能分析比對、生成分析報表；結合大數據分析模型，由點及面，網格化全面覆蓋，實現污染溯源，趨勢預測，同時具備數據監管大屏、直觀呈現數據變化動態、充分滿足監管單位的監測需求。

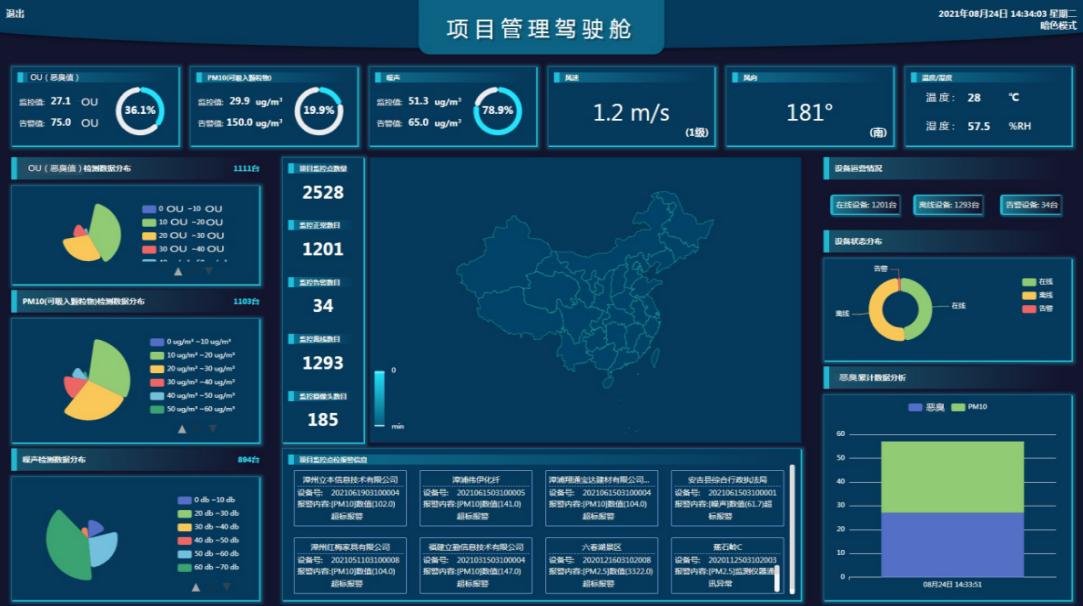

數據監管駕駛艙 大數據監管大屏便于環保監管人員統籌監管，實時掌控轄區內個企業監測點位的污染排放動態，超限排放及時處理，設備狀態異常及時反饋上報，快速解決，有效監管。
用戶登錄賬號后，可在線查看在線式惡臭監測站實時在線狀態，實時數據、歷史數據、數據曲線分析圖。具備設備管理、用戶管理、生成數據報表、超標報警推送等功能。
手機端

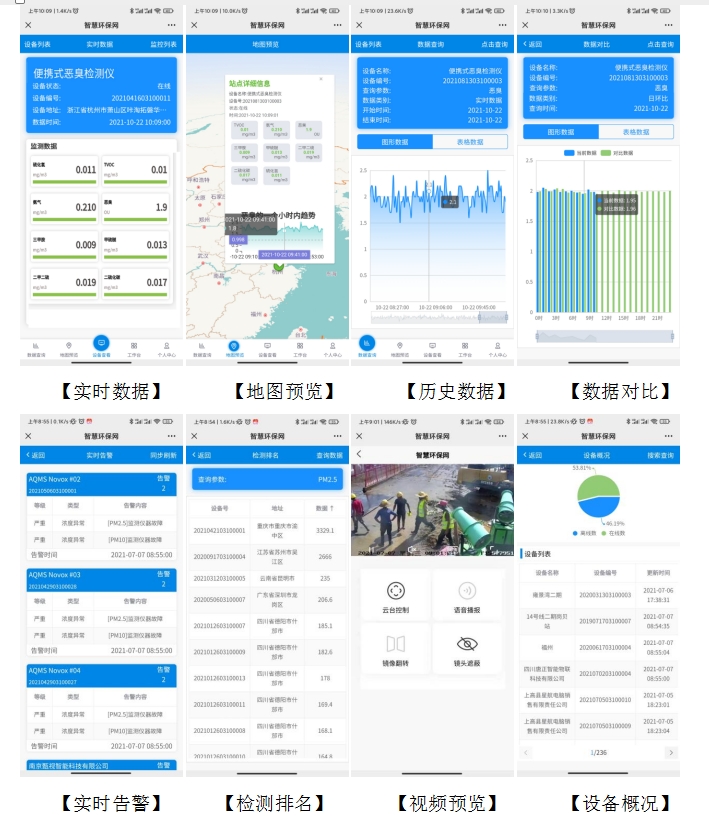

智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于大氣在線式環境監測系統，向用戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。
智能云數據分析軟件（包含有微信公眾號、微信小程序、APP），基于大氣在線式環境監測系統，向用戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。
