智慧農田農林4情監測預警系統
2022-06-29 16:07:01 艾方立科技
農林 “四情” 是指利用物聯網技術，動態監測田間作物的墑情、苗情、病蟲情及災情的監測預警系統。

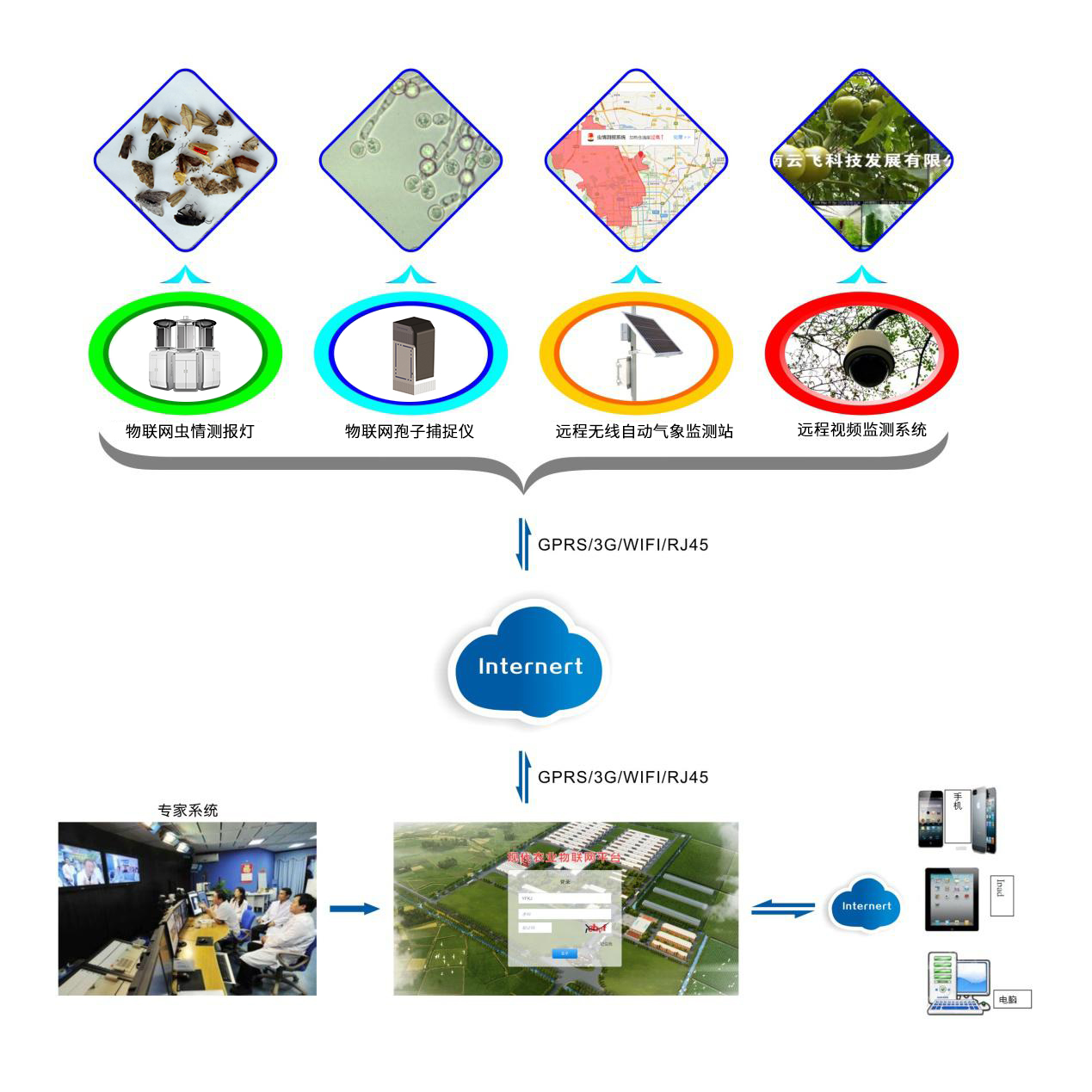

監測預警系統由無線墑情監測站、苗情監控?cái)z像頭、可視化自動蟲情測報燈、災情視頻監控?cái)z像機、預警預報系統、專家咨詢系統、用戶管理平臺組成。用戶可以通過移動端和PC端隨時隨地登陸自己專屬的網絡客戶端，訪問田間的實時數據并進行系統管理，對每個監測點的環境、氣象、病蟲狀況、作物生長情況等進行實時監測。結合系統預警模型，對作物實時遠程監測與診斷，并獲得智能化、自動化的解決方案，實現作物生長動態監測和人工遠程管理，保證農作物在適宜的環境條件下生長，提高農業生產力，增加農民收入。
一、土壤墑情自動監測系統
1、墑情自動監測系統主要是針對土壤水分含量進行監測，通過墑情傳感器測量土壤的體積含水量（VWC）。同時，可以根據用戶的需求，該系統可以擴展配置土壤溫度、土壤電導率、空氣溫濕度、太陽輻射、二氧化碳等氣象傳感器。
2、監測數據統一由自動監測站發送到網絡數據平臺，數據按照統一的格式進行存儲，通過圖表格式直觀展現給用戶。
3、平臺設置有圖形預警和災情渲染模塊，可以根據作物種類和土壤類型設定不同的預警閾值，當實測數據低于預警閾值后，平臺會及時向用戶發送預警信息，同時災情渲染模塊將按照災情嚴重程度分為不同顏色，在省級行政地圖上面以點的形式展現，可直觀顯示各區域的災情動態信息。

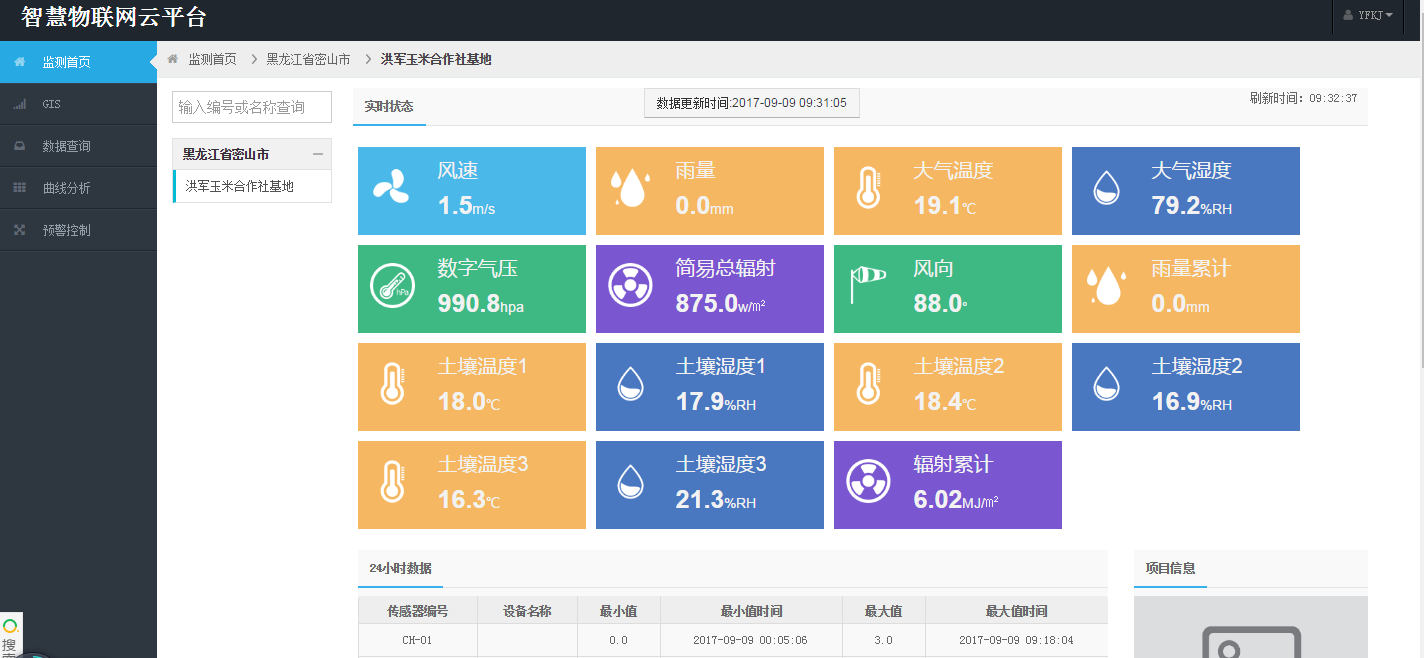

氣象數據實時狀態展示（圖片另存為到桌面，可查看高清大圖）

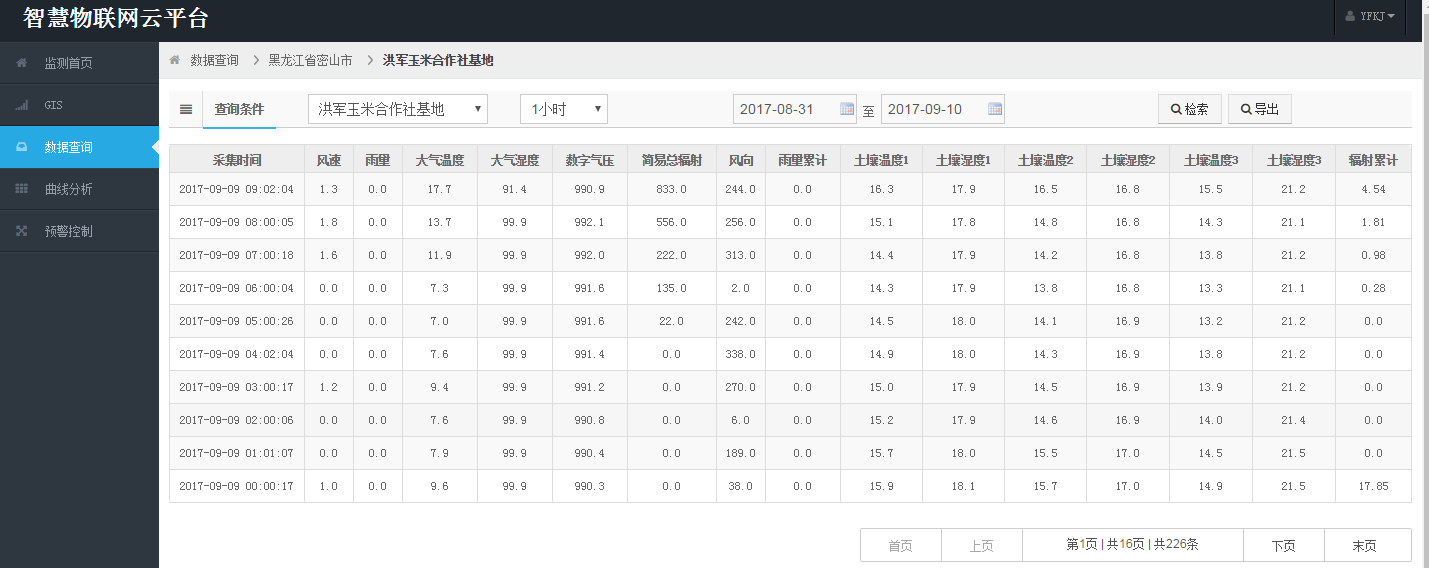

歷史數據查詢（圖片另存為到桌面，可查看高清大圖）

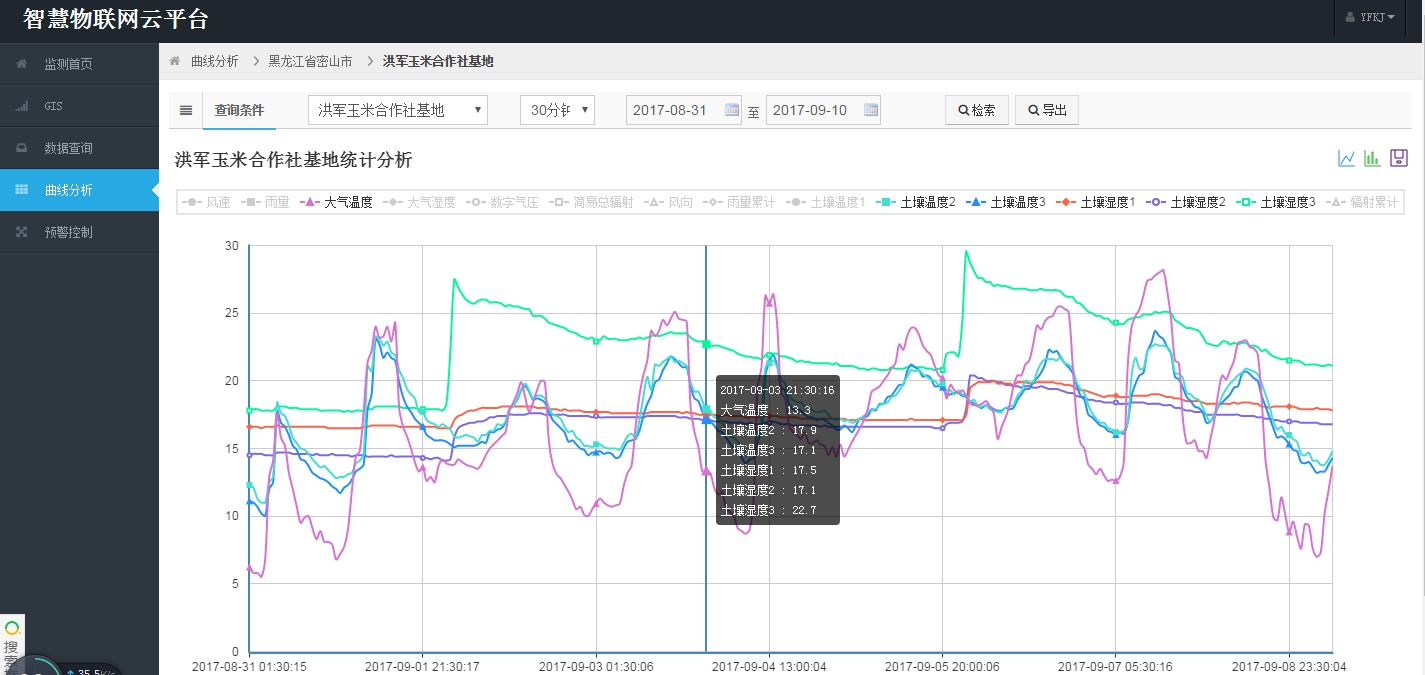

數據分析曲線圖（圖片另存為到桌面，可查看高清大圖）
二、田間苗情災情一體化自動監測系統

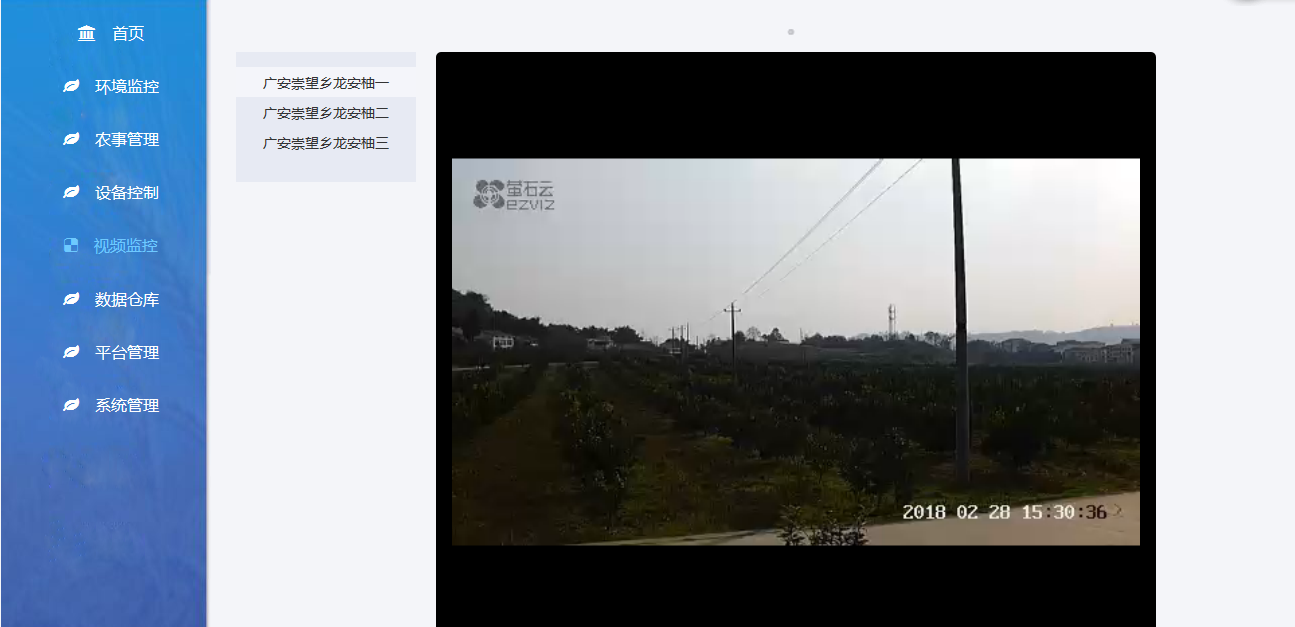

田間苗情、災情一體化自動監測系統，是指由自動監測系統對農作物的生長發育狀態、病蟲害情況以及災情進行實時視頻監控（包括日間圖像和夜間的紅外圖像）。結合氣象、墑情等傳感器以及蟲情預報燈等，可以對田間苗情、蟲情、災情實現自動監測，使管理人員可以遠程關注作物生長狀況，根據作物在不同生長周期的需求，指導灌溉、施肥、噴藥等措施。
三、田間蟲情自動監測系統
自動蟲情測報燈（可視化）利用現代光、電、數控技術，實現了在無人監管的情況下，能自動完成誘蟲、殺蟲、收集、分裝、排水等系統作業，通過GPRS移動無線網絡，定時拍照采集接蟲盒內收集的蟲體圖片，自動上傳到遠程物聯網監控平臺，平臺每天自動記錄采集數據，形成蟲害數據庫，可以通過數據列表和圖表的形式展現，工作人員可隨時遠程了解以蟲體的情況和變化，制定防控措施。
四情監測點（圖片另存為到桌面，可查看高清大圖）
自動拍照的圖片（圖片另存為到桌面，可查看高清大圖）

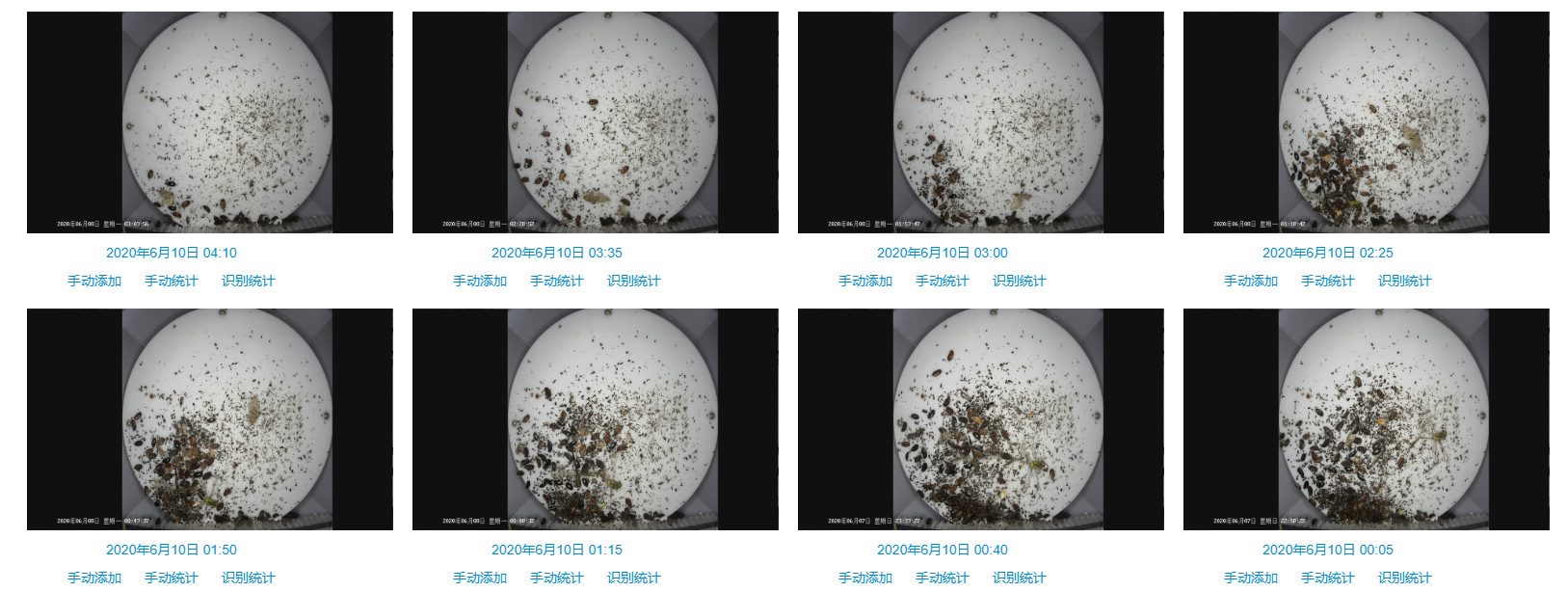

自動拍照的圖片（圖片另存為到桌面，可查看高清大圖）

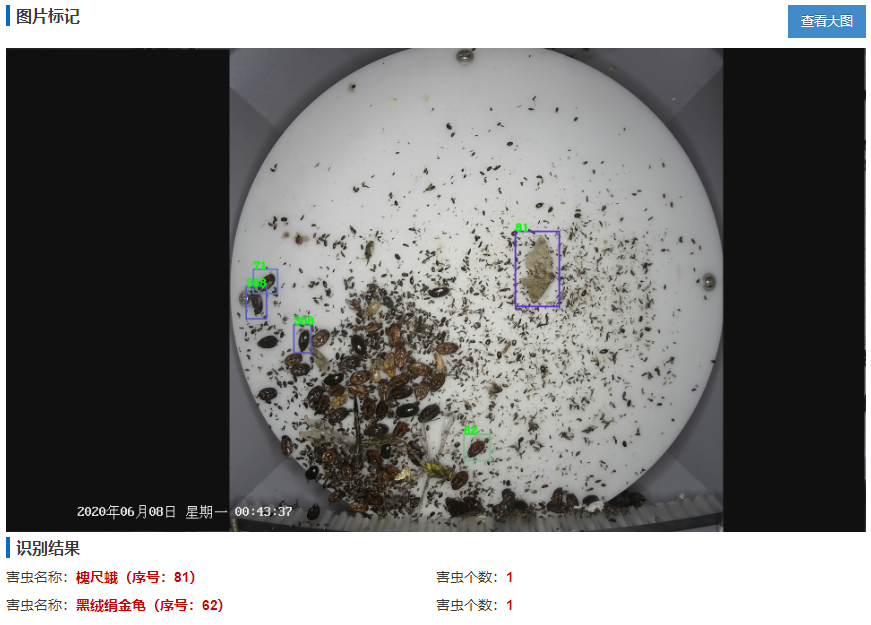

蟲害識別結果（圖片另存為到桌面，可查看高清大圖）
四、專家診斷系統

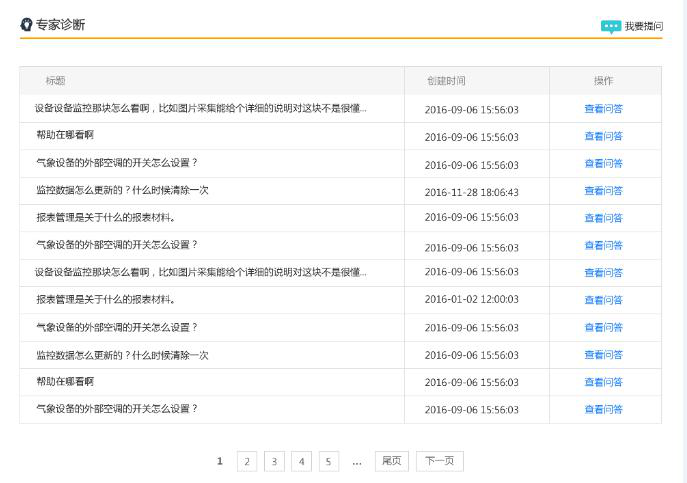

生產使用人員可以將植物的病害特征以及危害植物生長的病蟲害種類，以文字描述和圖片的方式發送至監控平臺，由專家在線解答回復，建立一個互動的平臺。

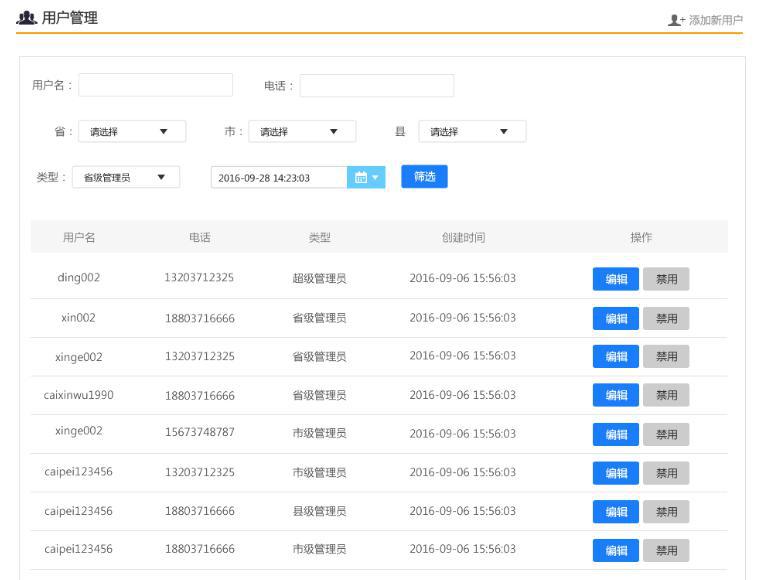

五、監管平臺及用戶終端運行管理
用戶可以通過區域管理，在全國詳圖中迅速定位所屬站點，打開圖標可顯示站點的實時監測數據，可按照時間段查詢和下載歷史數據，通過曲線圖，柱形圖或餅狀圖進行數據展示和分析，建立大數據庫，指導農業生產。
通過專家互動系統，可以對用戶進行病蟲害的遠程分析指導，確保科學有效的管理生產。
用戶可通過移動端和PC段，無線或在線實時監管物聯網監控平臺，進行系統的運行維護和管理。
